顆粒機(jī)模具壓縮比不對(duì)，可以直接調(diào)整嗎？
一、環(huán)模壓縮比的核心概念

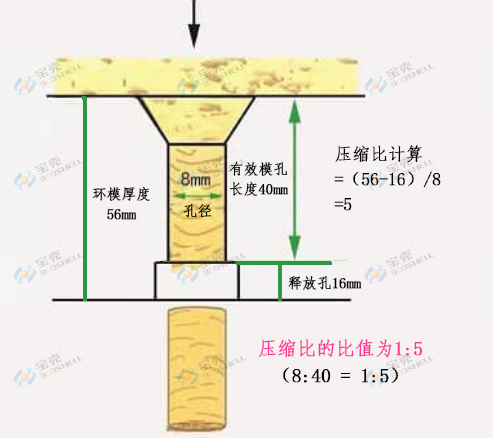

環(huán)模壓縮比指的是環(huán)模?？椎挠行чL(zhǎng)度與孔徑的比值（壓縮比=孔長(zhǎng)÷孔徑）。
它本質(zhì)上反映了原料在環(huán)模內(nèi)受到擠壓、成型的 “力度” 和 “時(shí)間”。
壓縮比越大：孔越長(zhǎng)、孔徑相對(duì)越小，原料在環(huán)模內(nèi)被擠壓的時(shí)間更長(zhǎng)、壓力更大，成型后的顆粒更堅(jiān)硬、密度更高。
壓縮比越?。嚎自蕉?、孔徑相對(duì)越大，原料受到的擠壓力度和時(shí)間有限，顆粒更疏松、易破碎。
二、壓縮比選錯(cuò)的具體影響
不同原料的特性（如密度、濕度、纖維含量、黏結(jié)性等）差異極大，壓縮比與原料不匹配時(shí)，問(wèn)題會(huì)直接顯現(xiàn)：
顆粒不成型 / 松散
原因：壓縮比過(guò)小，原料在環(huán)模內(nèi)受到的壓力不足、擠壓時(shí)間過(guò)短，無(wú)法通過(guò)自身黏結(jié)性（如飼料中的淀粉、生物質(zhì)中的木質(zhì)素）黏合成型。
常見(jiàn)場(chǎng)景：處理高纖維生物質(zhì)（如秸稈、木屑）或低淀粉飼料時(shí)，若壓縮比不足，顆粒易散碎，無(wú)法維持固定形狀。
堵模（環(huán)?？锥氯?/span>
原因：壓縮比過(guò)大，原料在環(huán)?？變?nèi)受到的阻力過(guò)大，加上原料濕度、硬度等因素，易在孔內(nèi)堆積、壓實(shí)，導(dǎo)致孔道堵塞。
常見(jiàn)場(chǎng)景：處理低纖維、過(guò)高濕度原料（如酒糟、濕秸稈）時(shí)，過(guò)高的壓縮比會(huì)加劇原料在孔內(nèi)的滯留，最終堵塞環(huán)模，需停機(jī)清理，嚴(yán)重影響產(chǎn)能。
出粉率高
原因：壓縮比不合理（過(guò)大或過(guò)小均可能）。壓縮比過(guò)小導(dǎo)致顆粒強(qiáng)度不足，運(yùn)輸或存儲(chǔ)中易破碎成粉；壓縮比過(guò)大則可能因過(guò)度擠壓導(dǎo)致顆粒表面開(kāi)裂，同樣增加出粉量。
影響：出粉率高會(huì)降低產(chǎn)品合格率，增加原料浪費(fèi)，同時(shí)可能影響后續(xù)使用（如生物質(zhì)燃料燃燒效率、飼料適口性）。
三、如何正確選擇壓縮比？
三步法：明確原料類型-明確原料粒度和含水量-明確孔徑
選擇模具壓縮比時(shí)需結(jié)合原料特性針對(duì)性選擇，如單一木屑和混合原料（木屑+棉桿）壓縮比是不同的。所以應(yīng)清楚掌握原料種類、粒徑、含水率，新購(gòu)機(jī)客戶建議帶料試機(jī)。以下是常見(jiàn)場(chǎng)景的參考原則：
|
原料類型 |
推薦壓縮比范圍 |
原料類型 |
推薦壓縮比 范圍 |
|
生物質(zhì)燃料（松木、軟雜木等） |
1:6-1:8 |
硬雜木、碎刨花 |
1:4.5-1:5.5 |
|
榆木、桉木、橡木、櫸木 |
1:3-1:4.5 |
花生殼、稻殼 |
1:3.5-1:6.5 |
|
玉米秸稈 |
1:6-1:8 |
草料 |
1:7-1:10 |
|
魚(yú)料 |
1:14-1:20 |
乳豬料 |
1:6-1:8 |
|
雞鴨牛料 |
1:6-1:10 |
動(dòng)物糞便（如雞糞、豬糞干料） |
1:4-1:6 |
四、模具壓縮比選錯(cuò)了怎樣調(diào)整？
1、確定模具孔徑與長(zhǎng)度參數(shù)
同一孔徑條件下，?？组L(zhǎng)度越長(zhǎng)，壓縮比越大，常用的模具孔徑6-10mm，調(diào)整壓縮比時(shí)需要了解清楚，連同?？组L(zhǎng)度一起變動(dòng)，才能真正改變壓縮比。寶殼可提供多孔徑、多材質(zhì)模具選擇定制模具壓縮比方案。
2、調(diào)整喂料速度、主軸轉(zhuǎn)速
當(dāng)壓縮比稍偏大但無(wú)法立即更換模具時(shí)，可通過(guò)適度減慢喂料、或適當(dāng)增加點(diǎn)水分，緩解堵料壓力。當(dāng)壓縮比稍偏小時(shí)，可適度減少原料含水率。
3、更換模具模孔結(jié)構(gòu)
根據(jù)生產(chǎn)實(shí)踐數(shù)據(jù)，常規(guī)的原料多用喇叭孔，能更好地做導(dǎo)料服務(wù)。而在生產(chǎn)高水分原料的情況下，臺(tái)階孔比喇叭孔更吃水分。選用寶殼模具壓輥，采用優(yōu)質(zhì)鋼材定制，使用壽命更長(zhǎng)更耐磨。
4、修改壓縮比
壓縮比大了寶殼可以通過(guò)技術(shù)改小，另外二次增壓可以將壓縮比小了的模具改大，但修改環(huán)模會(huì)影響環(huán)模的使用硬度，所以需要按模具的實(shí)際磨損情況來(lái)確定。經(jīng)驗(yàn)豐富的操作人員會(huì)通過(guò)調(diào)整原料水分，或調(diào)整環(huán)模壓輥的間隙，不更改壓縮比也能順利出粒，過(guò)程需要逐步記錄測(cè)試。
環(huán)模壓縮比是環(huán)模顆粒機(jī)“適配”原料的核心參數(shù)，其選擇需精準(zhǔn)匹配原料的纖維、濕度、黏結(jié)性等特性。實(shí)際生產(chǎn)中，寶殼建議通過(guò)小批量試生產(chǎn)測(cè)試不同壓縮比的效果，再確定最佳參數(shù)。合理的壓縮比能最大化減少“不成型、堵模、出粉率高”等問(wèn)題，直接提升顆粒品質(zhì)、設(shè)備產(chǎn)能及企業(yè)經(jīng)濟(jì)效益。
