[環(huán)模 新聞資訊] 作為一名 不務(wù)正業(yè) 優(yōu)秀的顆粒人，關(guān)于顆粒機(jī)的常識，比如模具開孔率、壓縮比等，必定是了如指掌。What？你說你不懂？呃，好吧！今天寶殼壓輥環(huán)模就和大家（撩一撩）聊一聊顆粒機(jī)模具壓縮比等內(nèi)容。

     顆粒機(jī)模具壓縮比

     顆粒機(jī)模具壓縮比是指模具模孔的有效長度和模具孔徑的比值，是反映顆粒機(jī)擠壓強(qiáng)度的一個指標(biāo)。

     模具壓縮比計算方法

     顆粒機(jī)模具壓縮比=模具孔直徑/模具?？椎挠行Чぷ鏖L度

     對于直形孔的模具來說，模具?？椎挠行чL度即為模具的總厚度，最小直徑即為?？妆旧淼闹睆?。

     假設(shè)：?？字睆绞?mm，環(huán)模模具厚度45mm

     壓縮比=6/45=1:7.5

     此環(huán)模壓縮比為1:7.5

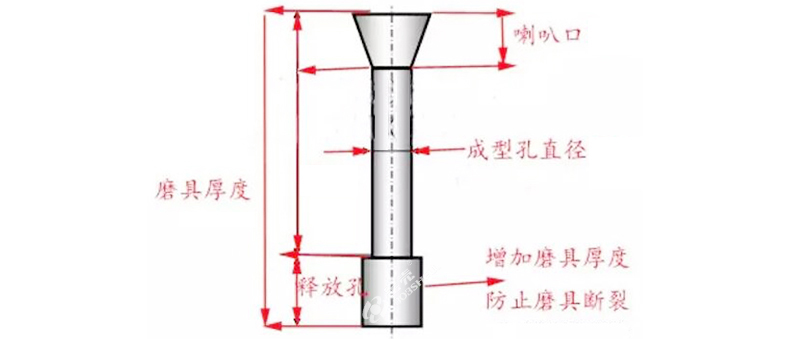

     對于釋放式階梯孔和外錐形孔來說，?？椎挠行чL度為模具的總厚度減去釋放孔的長度或外錐形孔的長度，最小直徑段的孔徑為計算壓縮比的孔徑。

     假設(shè)：環(huán)模模孔直徑是8mm，模具厚度66mm，釋放孔為18mm

     壓縮比=8/(66-18)=1:6

     此環(huán)模壓縮比為1:6

     寶殼壓輥環(huán)模提醒大家，壓縮比是一個比值，同一個壓縮比，它的孔徑與有效工作長度均有可能是不相同的。

     如何選合適的模具壓縮比

     顆粒成品的好壞取決于模具的壓縮比。有研究團(tuán)隊分別采用玉米秸稈、稻殼、鋸末、蘆葦、豆稈5種原料，在環(huán)模壓縮比為1:3.5，1:4.0，1:4.5，1:5.0，1:5.5的工況下，測試不同原料的成型條件，推算出顆粒燃料成型的趨勢，確定各類原料成型時產(chǎn)品的質(zhì)量、密度與環(huán)模壓縮比的關(guān)系，以下內(nèi)容僅供大家參考。

     環(huán)模壓縮比的大小決定了成型壓力的大小。玉米秸稈、蘆葦?shù)仍系睦w維素含量少，受到外力擠壓時易發(fā)生形變，因此成型時所需的環(huán)模壓縮比小，即成型壓力較??；鋸末的纖維素含量高，成型時所需的環(huán)模壓縮比大，即成型壓力較大。因而，采用不同生物質(zhì)原料生產(chǎn)成型顆粒燃料，應(yīng)采用不同的環(huán)模壓縮比，原料中纖維素含量接近的生物質(zhì)物料可采用相同壓縮比的環(huán)模。

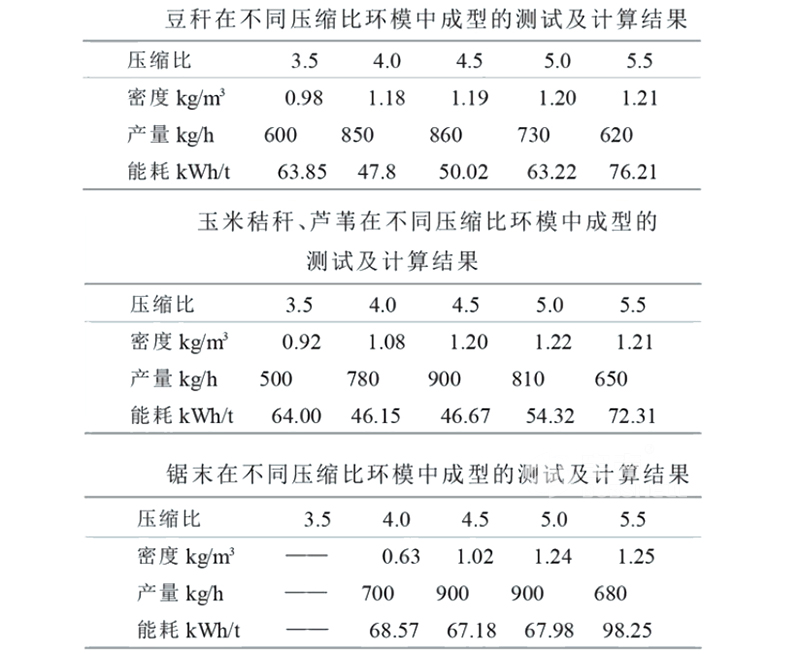

     同一種原料在不同壓縮比環(huán)模中成型，顆粒燃料的密度隨壓縮比的增大而逐漸增大，并在一定壓縮比范圍內(nèi)，密度保持相對穩(wěn)定，當(dāng)壓縮比增大到一定程度時，原料會因為壓力過大造成出料不暢而不能成型。

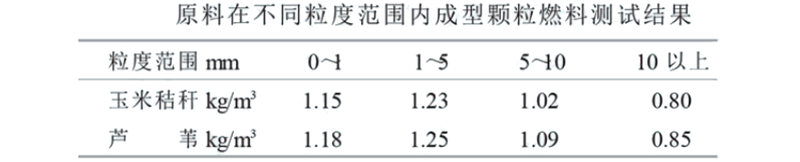

     原料的粒度對成型條件有很大影響。隨著玉米秸稈和蘆葦原料粒度的增大，其成型顆粒密度逐漸減小，當(dāng)原料粒度大于10mm時成型效果極差，甚至不成型，但原料粒度太小也會影響顆粒密度。

     壓縮比的確定與孔徑、物料硬度、物料水分以及模具的厚度都有關(guān)系，具體需要各項參數(shù)的實際情況來確定。成品顆粒表面又黑又亮，長度長，硬，產(chǎn)量低，有悶機(jī)，是壓縮比大了；表面粗糙，不光滑，沒有光澤，松散不成型，裂紋多，是壓縮比小了。

     壓縮比沒有固定的，數(shù)值都只是一個理想值，以下是560環(huán)模壓縮比的參考值：

     榆木1:3-1.5   楊木1:6-1:8     松木1:5-1:8
     桉木1:3.7-1:4  樺木1:6.5-1:8   硬雜木1:4-1:5
     草料1:8-1:10   玉米秸稈1:6-1:8

     模具壓縮比大了怎么辦

     經(jīng)驗豐富的操作人員會通過調(diào)整原料水分，或調(diào)整環(huán)模壓輥的間隙，不更改壓縮比也能順利出粒，過程需要逐步記錄測試。

     另外，二次增壓可以將壓縮比大了的模具改小，但修改環(huán)模會影響環(huán)模的使用硬度，所以需要按模具的實際磨損情況來確定。

     顆粒機(jī)模具?？椎拇植诙纫彩呛饬磕＞哔|(zhì)量的重要指標(biāo)，合適的粗糙度值應(yīng)在0.8-1.6之間。在同樣的壓縮比下，粗糙度值越大，顆粒擠出阻力越大，出料越困難，過大的粗糙度也影響顆粒表面的質(zhì)量。如果你有任何關(guān)于模具使用困惑，歡迎留言交流。
